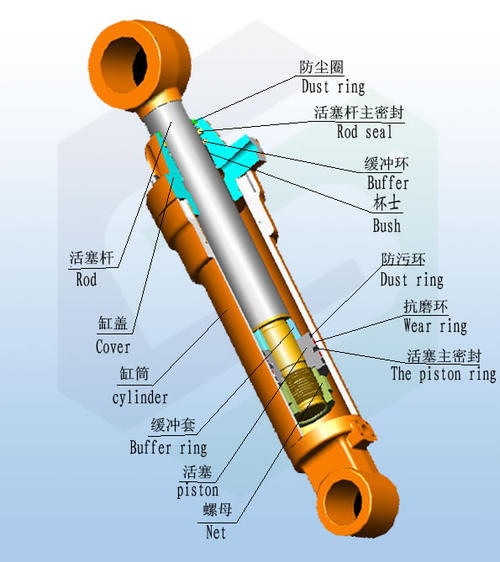

液壓油缸結構圖

       液壓油缸的安裝使用離不開液壓油缸結構圖，在調試、使用與維修設備時，看懂液壓系統圖是關鍵，需要的朋友們歡迎來電咨詢。我們生產各種型號的自卸車液壓油缸，有工程機械液壓油缸以及提供各種型號的液壓油缸結構圖。

液壓油缸的結構圖通常包括以下幾個部分：

       1、油缸體：通常由鋼材制成，具有圓形或方形的截面形狀。

       2、活塞：通常由鋼材制成，與油缸體內壁密封配合。油缸體和活塞之間的空間被稱為腔室。

       3、密封件：用于防止液壓油泄漏。常見的密封件有活塞密封環、桿密封環、O型圈等。

       4、活塞桿：通常由鋼材制成，與活塞相連，用于傳遞力量。

       5、接頭：用于連接液壓油缸和液壓系統的管路。

       6、墊片：用于調整油缸體和活塞之間的間隙，以確保密封性。

       7、支撐件：用于支撐液壓油缸，以便在使用過程中保持穩定。

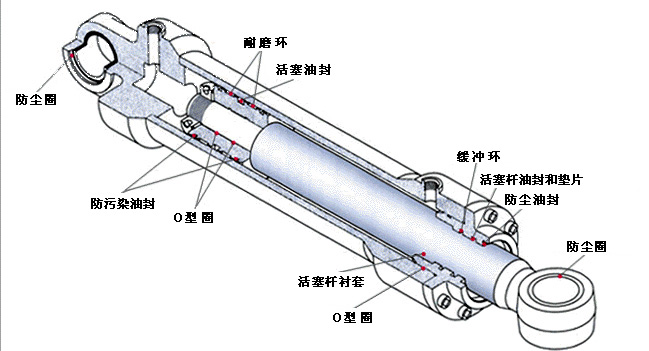

       另外液壓缸的結構液壓缸通常由后端蓋、缸筒、活塞桿、活塞組件、前端蓋等主要部分組成；為防止油液向液壓缸外泄漏或由高壓腔向低壓腔泄漏，在缸筒與端蓋、活塞與活塞桿、活塞與缸筒、活塞桿與前端蓋之間均設置有密封裝置，在前端蓋外側，還裝有防塵裝置；為防止活塞快速退回到行程終端時撞缸蓋，液壓缸端部還設置緩沖裝置；有時還需設置排氣裝置

       通過上面的液壓油缸結構圖，我們大體上了解了一些內部結構。但是具體涉及到使用場景不同，液壓油缸的結構圖也不同，這就需要技術部門根據實際需求進行設計，或者特殊定制，歡迎您來廠參觀，指導。
