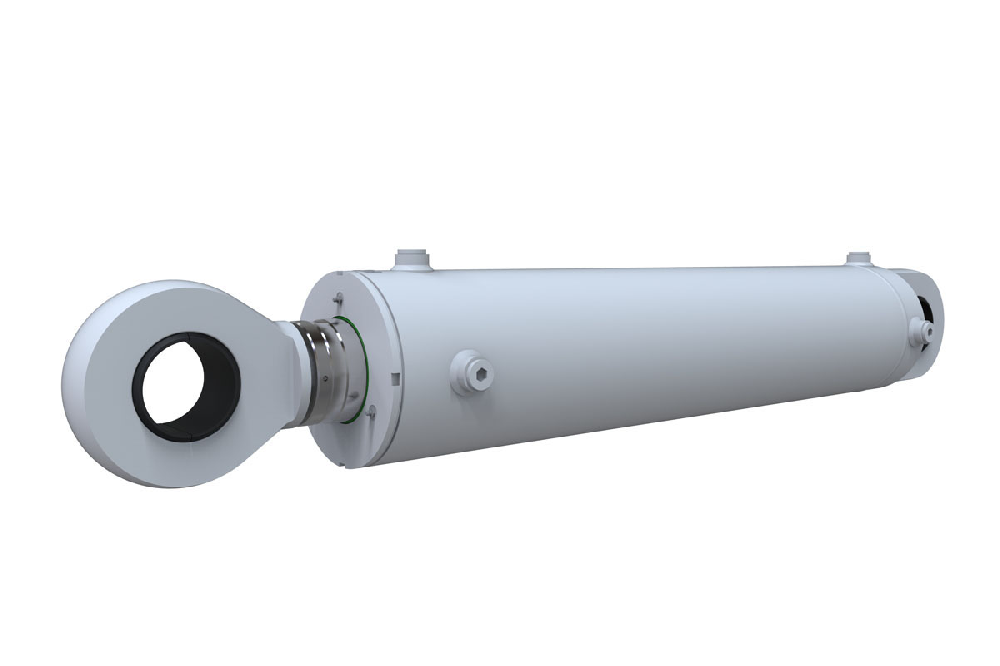

液壓油缸缸徑計算

       液壓油缸作為機械設備的執行者被廣泛應用，同樣液壓油缸在生產之前需要對使用情況進行設計，這就需要算出液壓油缸的推力，以及液壓油缸缸徑計算一般根據液壓缸的最大推力算出液壓缸的內徑（額定壓力10MP每平方厘米100KG),首先要知道你的液壓缸需要多大的推力（KG），除以100計算出液壓缸所需的橫截面積，面積乘以4，除以Π，再開方的數值就是液壓缸的直徑數值，計算出的數值再向上一記靠向液壓缸直徑的國標數值就可以了。

液壓油缸缸徑計算：

       油缸工作時候的壓力是由負載決定的，物理學力的壓力等于力除以作用面積（即P=F/S） 如果要計算油缸的輸出力，可按公式計算： 設活塞（也就是缸筒）的半徑為R （單位mm），活塞桿的半徑為r （單位mm），工作時的壓力位P （單位MPa） 則 油缸的推力 F推=3.14*R*原理：R*P (單位N) 油缸的拉力 F拉=3.14*（R*R-r*r）*P （單位N）

液壓油缸工作原理：

       1、端蓋進油式:油缸的兩端蓋接有管路一端通油活塞及活塞桿向令一個方向運行;結構緊湊適合小型油缸。

       2、活塞桿內通油式:活塞桿為中空,內通油,活塞與活塞桿鏈接部位有通油孔,通油后活塞及活塞桿想另一方向運行;適合大型油缸。

       3、缸體直入式:大噸位單作用油缸,一端無端蓋(端蓋與缸體焊接一體),直接對腔體供油,向令一方向做功,另一端端蓋進油回程或彈簧等儲能元件回程。

液壓缸設計常用結構參數及計算：

16MPa小型系列(ISO8138)

缸徑 外徑 油口 油口外徑 高度 通徑 組合墊外徑*t 油管外徑1 臂厚1 壓力 流量 油管外徑2 臂厚2 壓力 流量

25 M14*1.5 6 16 23.97940516

32 M14*1.5 10

40 M18*1.5 12

50 M22*1.5 12

63 M22*1.5 16

80 M27*2 16

100 M27*2 20

125 M27*2 20

160 M33*2 25

200 M42*2 25

16MPa中型系列(ISO8136) 16MPa中型系列---ISO6164方形法蘭-F 16MPa中型系列----ISO6162矩形法蘭-MM

缸徑 外徑 油口 油口外徑 高度 通徑 組合墊外徑*t 油管外徑1 臂厚1 壓力 流量 油管外徑2 臂厚2 壓力 流量 缸徑 DN名義規格 EE-1.5 EA*EA ED DN名義規格 EE-1.5 EA EB ED

25 M14*1.5 6 25

32 M18*1.5 10 32

40 M22*1.5 12 40

50 M22*1.5 12 50

63 M27*2 16 63 15 15 29.7 8*1.25 13 13 17.5 38.1 8*1.25

80 M27*2 16 80 15 15 29.7 8*1.25 13 13 17.5 38.1 8*1.25

100 M33*2 20 100 20 20 35.3 8*1.25 19 19 22.2 47.6 10*1.5

       通過上面我們了解了液壓油缸缸徑計算以及液壓缸設計常用結構參數及計算這樣我們?cè)谠O(shè)計過程中有跡可循。我公司生產的液壓油缸產品主要有HG系列單作用活塞式液壓油缸及反轉機構，TG系列單作用伸縮式套筒液壓油缸，HSG系列雙作用活塞式液壓油缸等五大系列一百多個品種，是目前國內液壓成套設備和系統集成的骨干企業。產品市場廣闊。歡迎致電咨詢！
